Downpipe / slurry sampler
Sampling of bulk solids / sludge across the entire chute cross-section from vertical chutes / pipes.
Cet échantillonneur sert à faire des prélèvement de turbidité dans des goulottes verticales ou des conduites sur toute la section transversale.
Avantages
- Prélèvement unique sur toute la section transversale
- Facile à intégrer grâce à des brides
- Les plaques d’entrée de la goulotte d’échantillonnage sont vissées entre elles et peuvent donc être remplacées
- Le boîtier peut être équipé d’un revêtement en caoutchouc ou de plaques d’usure
- La goulotte d’échantillonnage est placée en dehors du flux de produit
Comportement en fonctionnement et caractéristiques mécaniques
Avec l’échantillonneur de turbidité, un prélèvement représentatif est effectué à l’aide d’une goulotte d’échantillonnage guidée à travers le flux de matière selon un mouvement circulaire à vitesse constante. Pendant que la goulotte d’échantillonnage tourne dans le flux de matière, un flux partiel est continuellement séparé et acheminé vers l’extérieur. La matière prélevée de cette manière peut être recueillie via un raccord de tuyau et traitée ultérieurement. La position d’attente de la goulotte d’échantillonnage entre deux prélèvements se trouve à l’intérieur de la chambre de matière, mais en dehors du flux principal de produit, de sorte qu’un contact constant entre la goulotte d’échantillonnage et le flux de matière est exclu, notamment en ce qui concerne l’usure.
La goulotte d’échantillonnage peut être actionnée soit par un motoréducteur, soit par un vérin pneumatique.

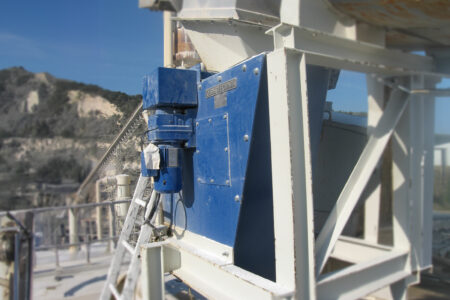

Contrairement à l’échantillonneur de goulotte / boue de type FPN / TPN destiné aux solides en vrac secs ou humides, la goulotte d’échantillonnage peut être conçue avec une pente plus faible pour les suspensions ou les liquides troubles, ce qui réduit la hauteur d’installation et offre ainsi davantage de possibilités de montage.
Gallerie

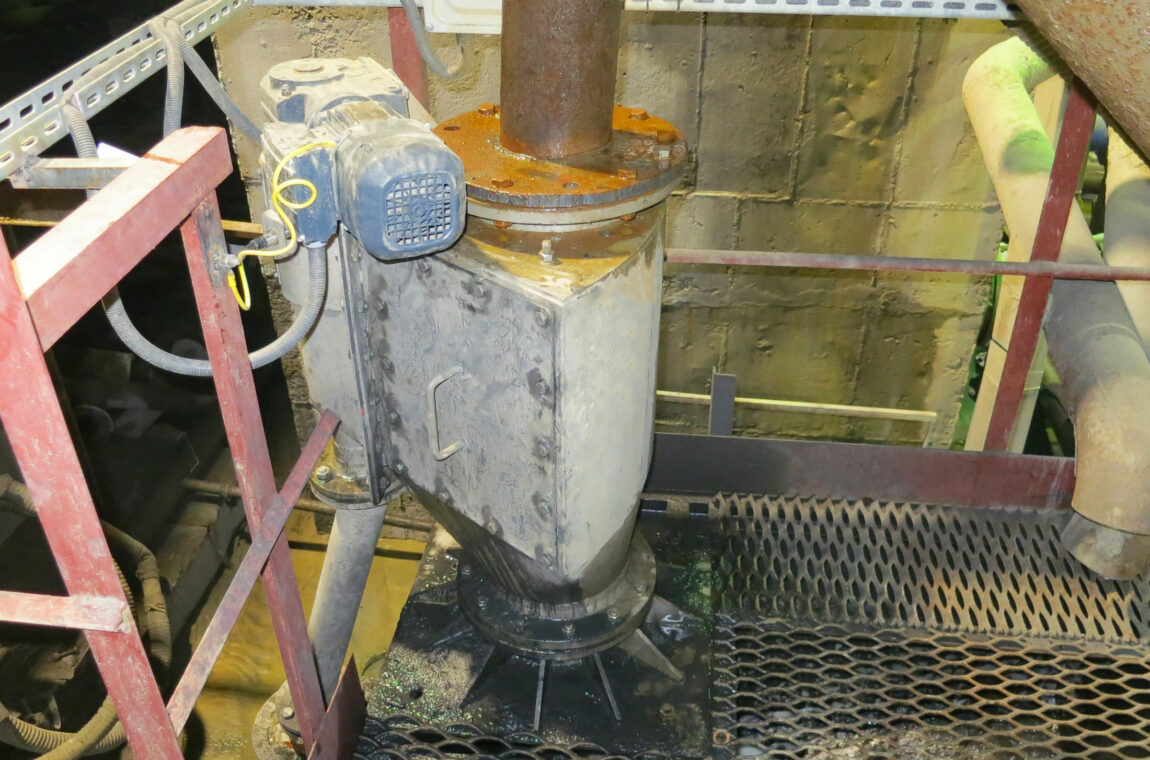

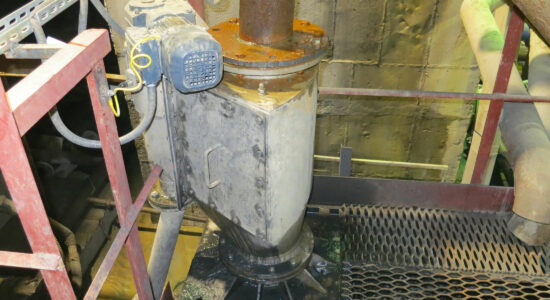

TPN turbidity sampler for ore concentrate

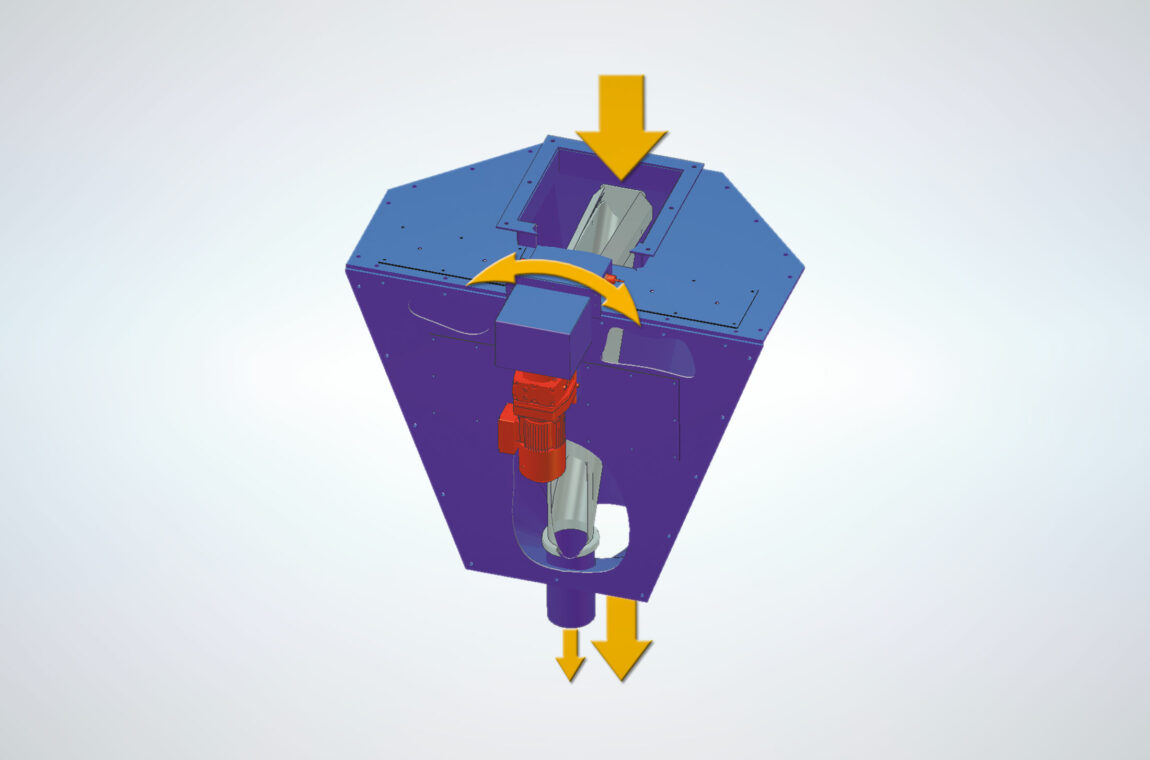

Downpipe sampler / turbidity sampler Principle sketch 3D

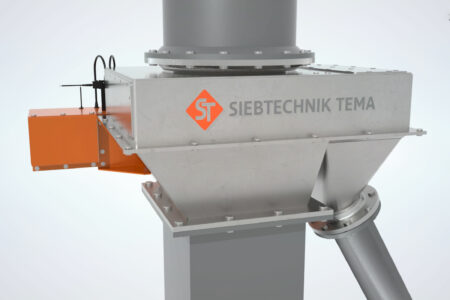

Downpipe swivel sampler
Taking bulk material samples over the entire chute cross-section for low installation heights.

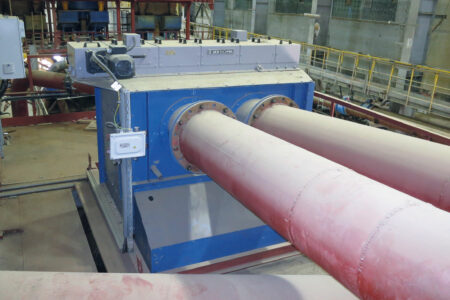

Spoon sampler for turbidity
This spoon sampler is used for sampling sludge at the free pipe, channel or sump outlet.
