La technologie du JIG « en tournée »

Les spécialistes de SIEBTECHNIK TEMA, réputés non seulement pour leur technologie classique de criblage de haute qualité, mais aussi pour leurs procédés de tri, ont apporté à ces derniers un gain de mobilité. L’objectif est de garantir une grande pureté du produit selon le principe du tri par densité, même lorsque seules des opérations temporaires sont prévues. Grâce à la conception modulaire de son conteneur, l’installation peut être facilement « déplacée » et utilisée sur différents sites d’une entreprise.

Ce classificateur semi-mobile s’inspire du modèle à succès SK 16-25, qui permet de séparer différents produits, tels que le gravier, les déchets de chantier ou encore les matériaux stockés.

Le concept d’installation semi-mobile destiné aux utilisateurs des secteurs concernés prévoit essentiellement trois types de conteneurs de base à partir desquels l’installation principale est assemblée.

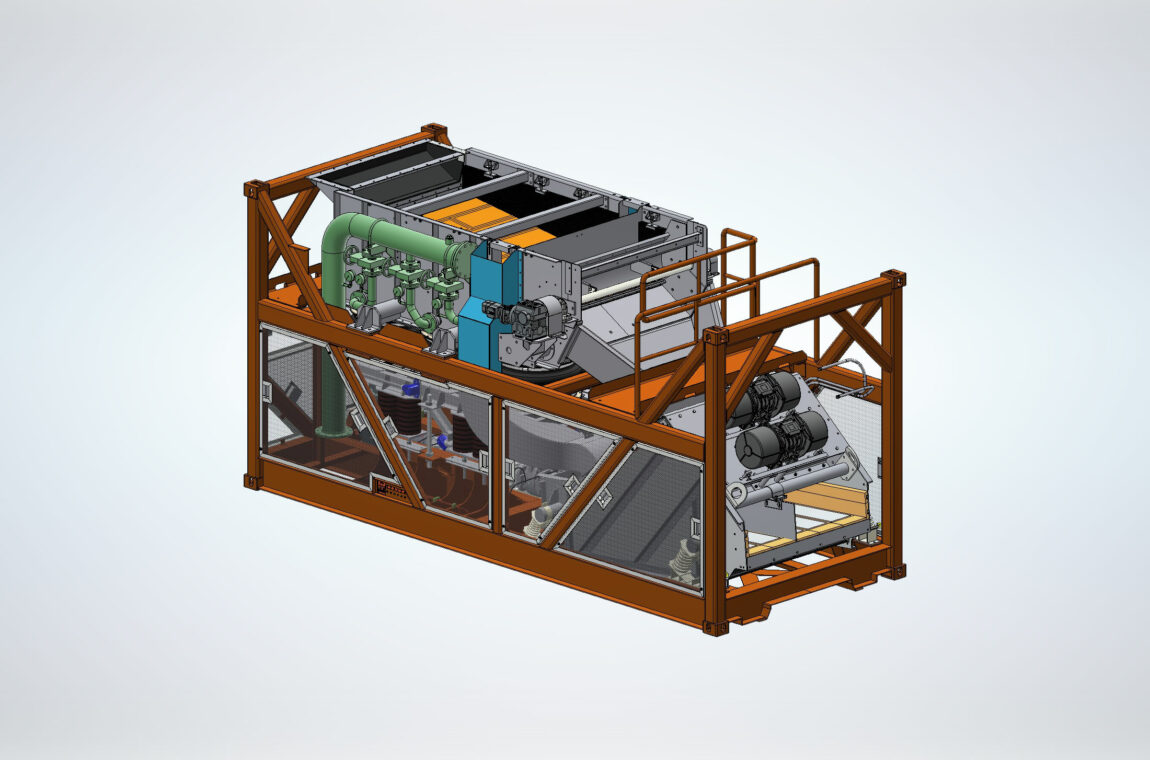

La pièce maîtresse est le conteneur SKC 16-25 équipé d’un JIG intégré. Des goulottes d’alimentation en matière première et le tamis de déshydratation pour les matériaux légers et lourds complètent cet ensemble parfaitement coordonné. La matière première est introduite dans le conteneur par l’avant, au-dessus de celui-ci, et en ressort suffisamment sèche pour être acheminée du côté opposé, après avoir été séparée en matériaux légers et lourds. Un raccordement à l’eau douce est prévu pour le fonctionnement du tamis à sec. Les fines et l’eau provenant du tamis de drainage s’écoulent librement hors du conteneur.

Tous les raccordements électriques sont regroupés en un seul point de connexion et conçus sous forme de connecteurs industriels à usage intensif. En termes de dimensions extérieures, le module correspond à un conteneur maritime standard de 20 pieds conforme à la norme ISO 668, ce qui permet son transport avec tous les systèmes de chargement adaptés au transport par conteneurs.

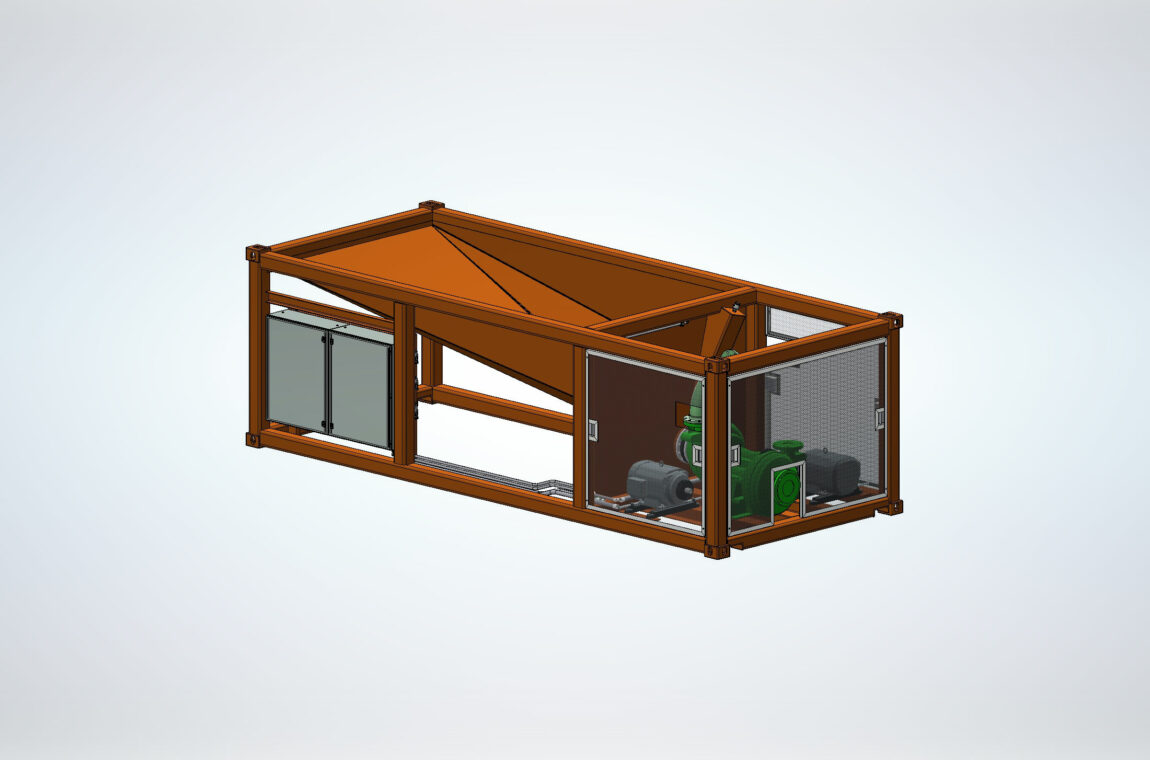

Un conteneur supplémentaire SKC-P sert de socle au conteneur SKC 16-25 et abrite également le système de commande de tous les composants principaux. Le SKC-P recueille les fines et l’eau provenant du tamis de drainage dans un bac de collecte. Ce mélange est acheminé vers le système de traitement des eaux de process via une pompe intégrée. Une deuxième pompe achemine de l’eau fraîche vers le SKC 16-25 et, par conséquent, vers le JIG. Ce conteneur supplémentaire correspond également à un conteneur de 20 pieds en termes de dimensions extérieures, bien qu’il ne mesure que 1 874 mm de hauteur.

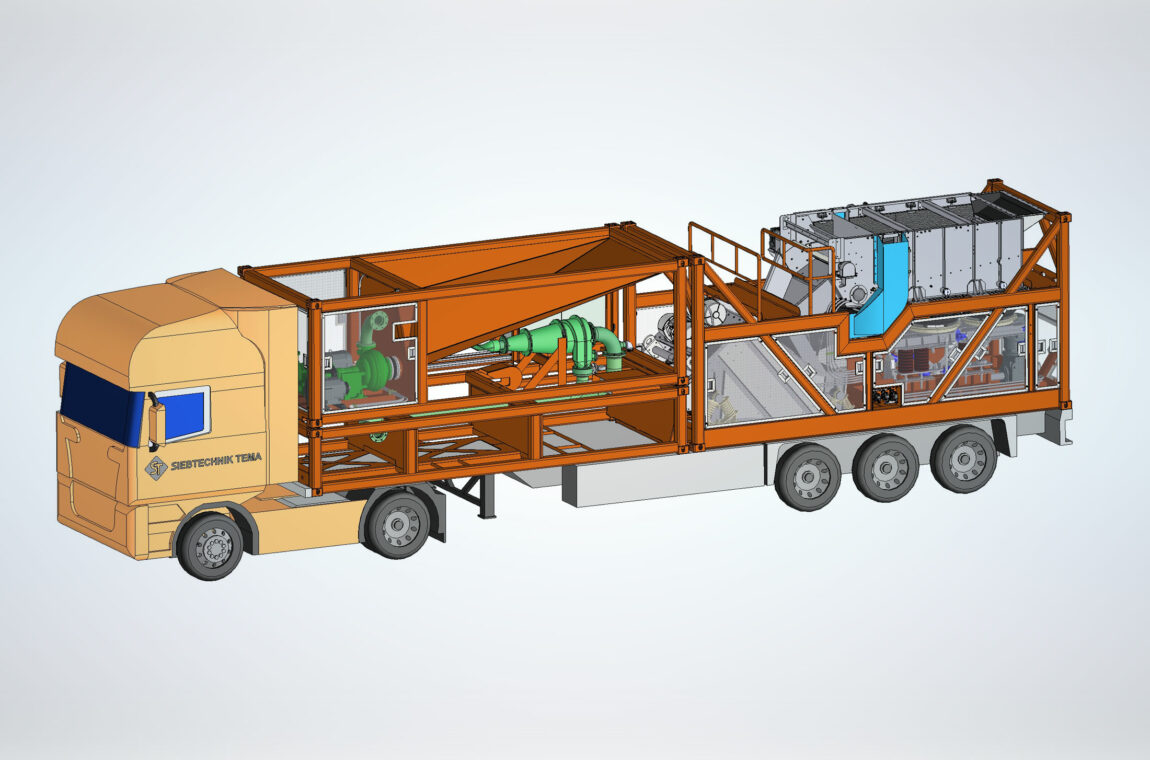

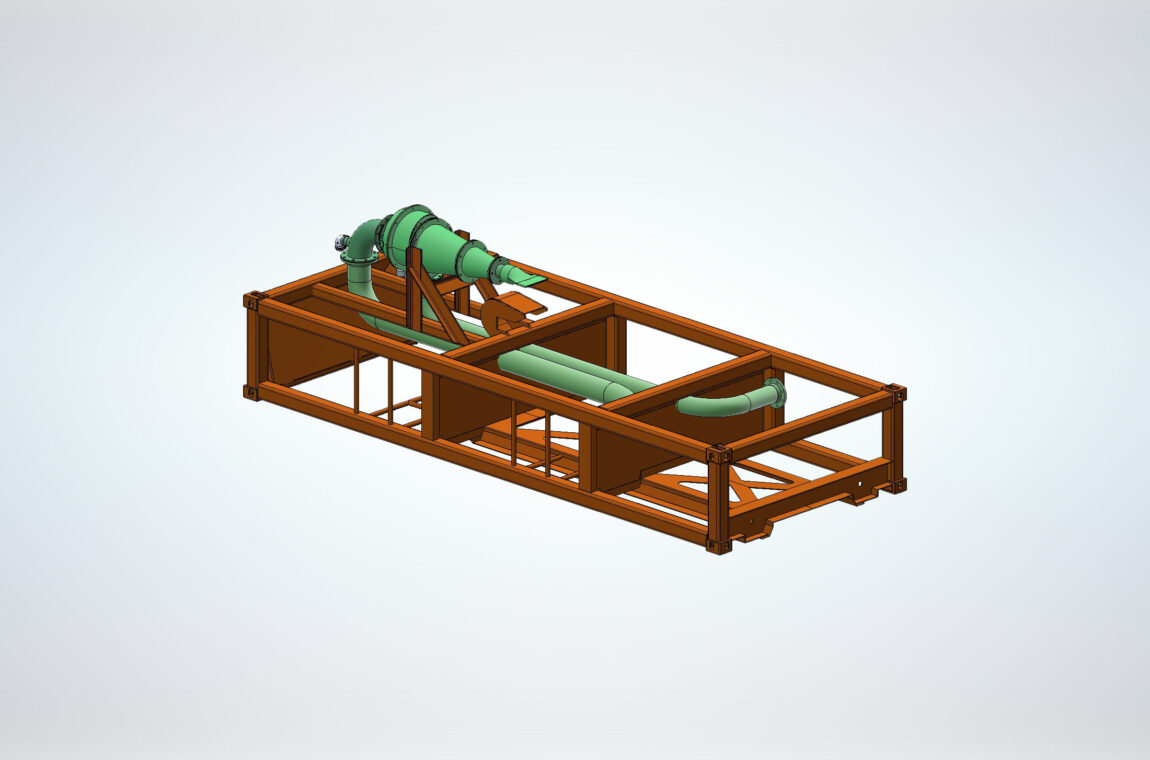

Le conteneur supplémentaire SKC-Z est également compatible avec les conteneurs de 20 pieds, mais sa hauteur est encore plus réduite lorsqu’il est couché : il ne mesure alors que 992 mm. Ces dimensions, qui peuvent paraître audacieuses à première vue, s’expliquent par le fait que les composants SKC-P et -Z, une fois assemblés, correspondent à un autre conteneur maritime complet. Cela signifie que le système central peut être transporté par un camion capable d’acheminer deux conteneurs de ce type. Le module SKC-Z sert de support à un cyclone de poche ainsi qu’au tableau de commande sur site du système moderne de contrôle de l’installation. Sur le site, le SKC-Z est placé face aux deux autres conteneurs de l’installation empilés l’un sur l’autre, de manière à ce que le cyclone de poche puisse se déverser sur le tamis de déshydratation et que le tableau de commande sur site occupe une position offrant à l’opérateur une bonne vue d’ensemble de l’installation. Le cyclone décantation en grande partie les boues de l’eau de process, qui est collectée dans le SKC-P avant d’être acheminée par des canalisations vers les bassins de décantation et de stockage. Ce système de base peut être complété, si nécessaire, par des trémies d’alimentation, une goulotte de déchargement, des bassins de décantation et de stockage, ainsi que des passerelles.
